| 加工定制：是 | 品牌：艾诺 | 型号：AN87500-54 |
| 测量范围：1000V/50A/DC~10KHz | 测量精度：0.1%+0.1F.S | 分辨率：1mA/0.1mV/ 10A-50A |
| 电源电压：1000V/50A | 用途：测量 |

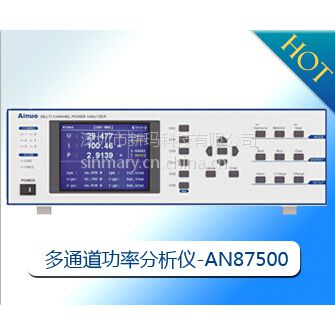

艾诺多通道功率分析仪AN8700系列AN87500-54
| 型号 AN87500多通道功率分析仪AN87500-54 | |
6通道同步功率测量 基本精度±0.1% 测量带宽DC，0.5Hz~100kHz 电压1000Vrms（1500Vpk） 电流50A、20A、10A、***、2A，支持混合搭配，可选配电流传感器 | |
 | |
| AN87500-54多通道功率分析仪典型应用 | |
单相、三相家用电器、商用电器待机功耗和功率分析 光伏逆变器功率、效率、谐波分析 电动汽车、充电桩电性能测量 电力电子、变压器、发电机功率、谐波分析 变频器、变频电机功率、谐波分析 开关电源功率、谐波、浪涌电流分析 照明、LED功率分析 | |
| |
| AN87500-54多通道功率分析主要特点 | |
| | |
| AN87500-54多通道功率分析 面板介绍 | |
| |
| AN87500-54多通道功率分析外形尺寸 | |
| | |
| AN87500-54多通道功率分析主要功能 | |
| 单通道功率测量 | 单通道峰值测量 |
| |
| 单通道谐波分析 | 三通道功率测量 |
| |
| 六通道功率测量 | 单通道50次谐波 |
| |
| AN87500-54多通道功率分析通道配置 | |
多通道功率分析仪可支持多种接线方式，包括1P2W、1P3W、3P3W、3V3A、3P4W等方式，用户可根据使用要求配置多通道模式，以满足特定负载的电压、电流、功率、效率等参数的测量。 | |
| 接线方式通道1通道2通道3通道4通道5通道61P2W 单相两线1P2W1P2W1P2W1P2W1P2W1P2W1P3W 单相三线1P3W1P3W3P3W 三相三线3P3W3P3W3V3A 三相三线3V3A3V3A3P4W 三相四相3P4W3P4W | |
| AN87500-54多通道功率分析产品应用 | |
| 光伏逆变器功率测量 | |
满足CGC/CF 004-2011、CNCA/CTS 0004-2009A标准 电压范围0~1000V 电流范围0~50A/电流传感器 可同时测量输入、输出（单相、三相）功率、功率因数 自动效率计算 50次谐波、失真度分析 买电、卖电双向功率测量 | |
| AN87500-54多通道功率分析电动汽车电性能测量 | |
多通道，可同时检测多项参数：充电站性能、电池充放电性能、电源变换性能、电机性能等 交直流，电流50A，可扩展更大电流传感器 精度高，基本精度0.1%，最小功率分辨力0.1mW 可测量交流、直流信号的瞬时有效值、平均值、峰值，电能量等 | |
| AN87500-54多通道功率分析变频电机、变频器功率测量 | |
| 满足GB12668标准 功率带宽DC, 0.5Hz~100kHz 电流范围0~50A/电流传感器 可同时测量输入、输出功率 50次谐波、失真度分析 | |
| AN87500-54多通道功率分析各种电源、UPS功率测量 | |
| 电流范围0~2A/***/10A/20A/50A 功率带宽DC，0.5Hz~100kHz 可同时测量输入、输出（单相、三相）功率，监测电池充放电量 自动效率计算 | |
| 家电性能评价，待机功耗测量 | |
| 满足IEC 62301-2011标准 电流范围0~2A/***/10A/20A/50A，可测量额定功率和待机功率 最小功率分辨力0.1mW 自动识别电器运行/停止/待机等状态，并选择性累积电能量 50次谐波、失真度分析 | |
| 照明、LED功率测量 | |
| 电流范围0~2A/***/10A 最小功率分辨力0.1mW n可测量驱动电源输入、输出功率、功率因数、效率 n50次谐波、失真度分析 | |
| AN87500-54多通道功率分析 订购信息 | |
| 本仪器最多支持六个通道且支持不同规格混合搭配。
| |
| AN87500-54多通道功率分析配件 | |
| n电压测试线夹 n电源线 n通信线 | |
| AN87500-54多通道功率分析选购 | |
| nGPIB通信卡型号类型规格示意图870_021通信卡支持IEEE-488.2 nBNC电流传感器接口nAC电流传感器型号类型带宽规格尺寸效果图CT117AC交流10kHzAC：1mA~1200A变比：1A/1mV i2000AC交流20kHzAC：20A/200A/200A变比：1A/100mV 1A/10mV 1A/1mVnAC/DC电流传感器型号类型带宽规格尺寸效果图CT210AC/DC交/直流DC，10kHzAC：0.2~100A DC：0.4~150A变比：1A/10mV AC：0.5~1000A DC：0.5~1400A变比：1A/1mV | |
